傳統沖床安裝NC送料機方法

 傳統沖床，又被稱為普通沖床、大飛輪沖床，其是采用機械摩擦類離合器沖床的統稱，雖相比氣動精密沖床而言，傳統沖床精度、穩定、安全性都有不小的差距，但因價格便宜，經濟實惠，目前仍是沖壓行業主流的加工生產設備。隨著沖壓工藝的不斷進步，傳統沖床的加工也有了很大的改變，由傳統單沖生產模式逐步轉化為了連續沖壓生產模式，而連續沖壓加工則必須安裝使用合適的送料機。
　　　
　　與氣動精密沖床相同的是，傳統沖床也可裝配NC送料機，不過與之不同的是傳統沖床因沒有凸輪組，在安裝上則相對繁瑣，雖晉志德機械會推薦客戶使用的都是機械式NC送料機，但其送料信號仍需通過在沖床的輸出軸上加裝一個自制的凸輪片，在凸輪片上固定一個接近開關，另外以NC送料機的信號線相連才能實現，因此很多客戶、操作人員，甚至不少技術人員都沒有完全弄明白，嚴重影響客戶的生產、使用以及維護保養，為此晉志德機械在此對傳統沖床安裝NC送料機方法予以詳細的說明：
　　　
　　1、在沖床臺面進料口一側，依照晉志德NC送料機隨機附帶的安裝板孔設定位置及大小鉆攻2-4個牙孔（如上圖所示，小型NC送料機通常在1-4個中任選兩組，大型NC則需使用4個牙孔固定），將安裝板使用內六角螺絲將其固定在沖床臺盤出料口的一側。
　　　
　　2、將晉志德NC送料機機頭用行吊吊起，使其滑板正對下端的安裝板下端的調整墊塊，并用附帶的2個加墊片的外內角螺絲（固鎖位置為上圖的5、6位置）將NC送料機機頭固定于安裝板上。
　　　
　　3、放松打桿裝置的安裝：放松打桿裝置需固定在沖床滑塊上，安裝時盡量靠近沖床滑塊本體中心，用附帶的M10螺絲固定。
　　　
　　4、在合適位置安裝凸輪、接近開關（位置如下圖）和合理放置電箱。
　　安裝說明：晉志德NC送料機配傳統沖床會另行附帶配有安裝支架的凸輪片及接近開關，凸輪片需固定在傳統沖床的輸出軸上，凸輪片上方固定一個接近開關，然后再將接近開關與NC送料機的24V電源正負及X1送料線號相連，以達到在合適的角度時間給NC送料機發出送料信號。
　　　

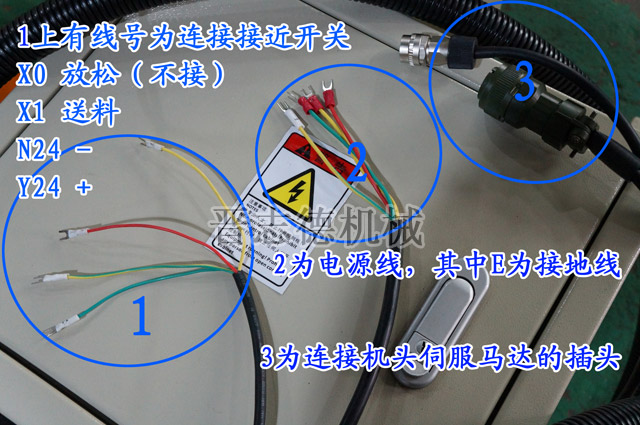

　　注意：接近開關有三根線，綠色為N24V（即-24V）：棕色為P24V（即+24V）：黑色為X1。需分別與送料機相對性的線號連接 N24V、P24V、X1送料
　　凸輪安裝位置如下：
　　　
　　5、連接好NC送料機電箱，進行機器測試：
　　　
